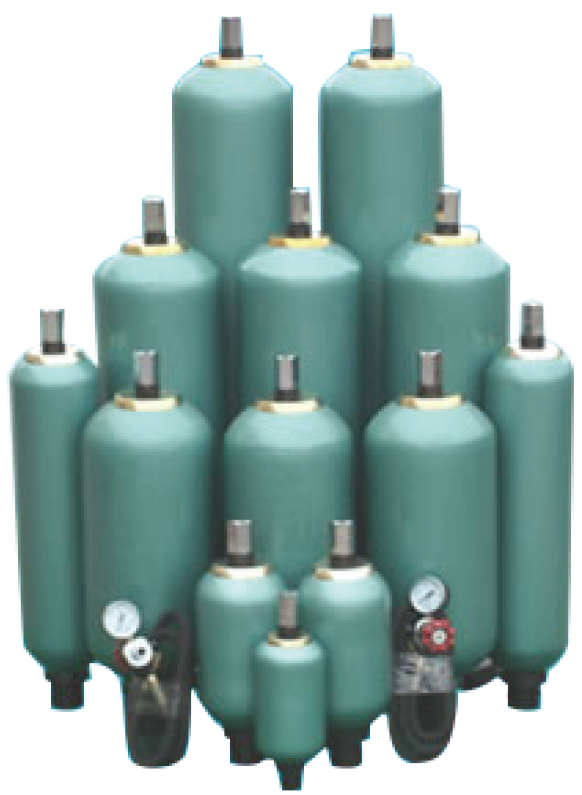

囊式緩沖器是利用膠囊隔離輸送的介質和氣體,利用氣體的可壓縮性來蓄積液體的原理來工作的,其能有效平緩壓力脈沖和減小流量不均勻度,因膠囊采用橡膠材料,不適用于會被侵蝕的介質。
允許的介質溫度為-10℃~ 70℃。
(特殊型-40℃~ 150℃)
平緩壓力脈沖和減小流量不均勻度效果佳
膠囊內加充:氮氣
膠囊可選用丁腈橡膠、氯丁橡膠、丁基橡膠、氟橡膠等
殼體可選用 CS、304、316、316L 等材質
允許容量利用率為實際氣體容量的 75%,因此預充氮氣壓力和最高工作壓力的比例限于 1:4,預充氣壓力不得超過最低系統壓力的 90%,建議預充氣壓力為系統平均工作壓力的 0.6 ~ 0.8(充氣系數)。
可以垂直、水平或傾斜安裝,建議垂直安裝。
膠囊內只允許充入氮氣,不得使用氧氣和其它可燃或腐蝕性氣體。
容積 1L 以下可直接安裝,在震動強烈和 1L 以上的應采用卡箍固定,并輔以支撐,不應以泵及管道本身承載。
殼體上不得進行焊接、鉚接和機械加工。
