計量泵選型須知

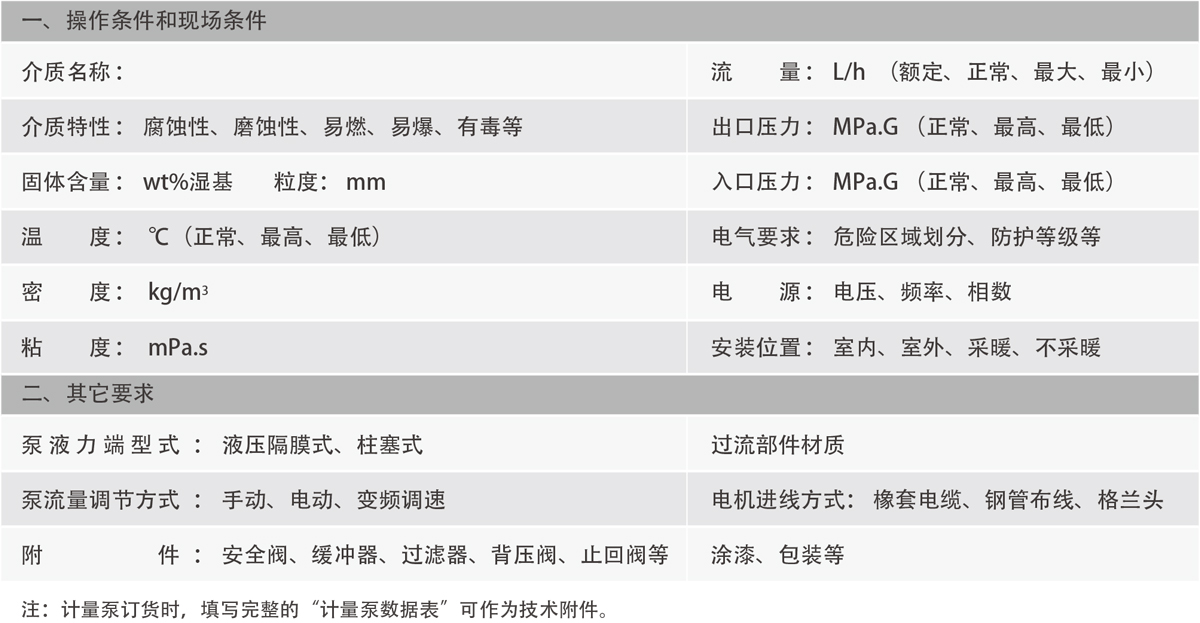

為保證選取的產品滿足您的使用要求,產品選型時請?zhí)峁┮韵滦畔ⅲ?/p>






計量泵使用注意事項


一、 計量精度及流量標定

根據GB/T7782-2008《計量泵》標準規定:“泵在額定條件下和最大相對行程長度處的流量計量精度應不低于1%”。泵在輸送一般介質時的理想行程調節范圍為30%~100%;當工藝流程所需的最小調節比≤10%時,可采用調節行程和變頻調速相結合的方式,擴大泵的有效調節范圍。泵在出廠時,進行常溫清水性能試驗,客戶在最初的12小時運行后,應測試和校驗泵,以獲得在特定運行狀態下泵流量的精確性,并重新標定流量曲線,以便在操作時按復試曲線調節流量。

二、管路布置

1、 必須選用能耐輸送液體腐蝕的管材,選材時應注意防止泵液端連接處發生電化學腐蝕。

2、 應依據相關的設計標準和規范,計算和采用合適的管道壁厚以承受最大壓力。

3、 吸入管路過長或有阻元件過多,應進行NPSHa核算,以滿足NPSHr的要求。

4、 管道通徑(管道內徑)的尺寸應不小于泵給定的進口和出口通徑。

5、 管道通徑的尺寸應適應峰值瞬時流量,它是泵平均流量的3.14倍,因此管路應設計成可以通過泵排量3.14倍的流量。

6、 設計有利于流動的管路,應盡量避免不規則的過渡管段和多彎頭,因為這些部位將會增大管路阻力損失。

7、 應對管路進行重量支撐,避免泵進出口管路的重量和熱應力所產生的力矩引起泵液力端的變形。

8、 吸入管路盡可能短而直,并應適度傾斜且避免“Ω”形布置,以防頂部產生氣體段而導致泵的吸入量不足。

9、 當輸送接近沸點的介質時,應提供足夠的吸入壓頭,以防止泵在吸入行程時,液體在吸入端產生汽蝕現象。

10、 排出管路不允許急劇轉彎,盡量減少有阻元件,特別是彎頭。

11、 排出管路上必須設置安全閥,使系統和泵獲得最大的安全性和可靠性。

12、 由于計量泵存在脈動特性,安裝合適的緩沖器能有效吸收管路中的液體慣性力、平緩壓力脈動和減小流量不均勻度,避免管路產生共振現象,改善泵的輸送性能。

13、 只有在泵排出管路壓力大于泵吸入管路壓力時,泵才能控制輸出流量。當泵的出口壓力接近或低于進口壓力時,須在出口管路上設置背壓閥。

14、 當排出壓力較高時,應設置止回閥,這可避免排出管路中的液體倒流,并將泵的排出端與系統壓力隔離。

15、 吸入管路上應裝有過濾器。

三、計量泵的流量調節方式

1、 手動調節:手動調節手輪,以改變曲柄的旋轉半徑來調節柱塞的行程長度,從而達到流量的調節。

2、 電動調節:采用伺服調節機構來代替手動調節,信號發生器捕捉滑軸的行程位移量反饋給行程控制儀,信號與給定量比較量差,再發出指令指揮伺服調節機構執行,從而達到流量的調節。

3、 變頻調速:采用變頻器直接控制電機的轉速來改變計量泵的泵速從而調節泵的流量。
