3WM125

產品概述:

3WM 系列液壓式隔膜泵系我公司自主創新、獨立研發的大中型泵,產品核心技術已達到國際先進水平。

3WM 系列液壓式隔膜泵是往復式正位移容積泵的一種形式,它是借助于工作腔里的容積周期性變化來達到輸送液體的目的。其具有流量恒定、排壓不受限制、對輸送介質有很強的適應性,幾乎不受介質的物理性能或化學性能的限制。隔膜將輸送介質和液壓油隔開,能在輸送物料過程中,保證絕無泄漏,適宜輸送易燃、易爆、易揮發、易沉淀結晶、有放射性、無自潤性、強腐蝕、有毒、磨礪性強以及貴重液體。

3WM 系列液壓式隔膜泵適合超大流量或中、大流量高壓場合的精確計量輸送,其流量可以通過改變泵速來調節,是一種理想的液體物料輸送設備。

主要功能特點:

輸送介質絕無泄漏

節能環保,整機效率高,運轉經濟性好

一體化程度高,結構緊湊、占地面積小

可實現工藝流程自動化

設計先進、精益制造,保證設備長期可靠運行和極低的維護成本

三缸結構,柱塞相位角錯開120°布置,排量均勻,壓力

脈沖和慣性水頭小,輸送平穩

曲軸(或偏心輪軸)采用高強度合金結構鋼整體鍛造和調質處理,軸頸表面硬化處理,科學嚴密的受力分析和結構設計,保證高可靠性和耐久性

曲軸(或偏心輪軸)采用三支撐結構設計,強度高,剛度高,可靠性好

泵內減速機構采用先進的多齒嚙合蝸桿副,承載能力比普通蝸桿副提高3 ~ 4倍,傳動效率高達92%,動壓油膜形成及保持性好,耐磨損,使用壽命長

3WM90和3WM125機型電機立式布置,可徹底解決油封的泄漏問題,而且結構緊湊、運行平穩、占地面積小

新型的內置可調自動放氣安全閥、自動補油、限位四功能閥結構,靈敏可靠、性能優越

先進的非對稱膜腔結構設計和采用了多向軋制并高溫淬火的PTFE膜片,膜片使用壽命長

超大流量和大流量高壓隔膜泵采用非對稱膜腔結構和波紋膜片,極大地提高了膜片的使用壽命

球閥、翼閥、蘑菇閥等多種單向閥型式可選用,線性密封,流道通暢,精度高,耐腐、耐磨性能佳,密封性能好

采用活塞環密封替代填料密封(如盤根、V型填料等),具有磨損自動彈性補償、極低的摩擦系數、功耗小,由易損件改成常規件,使用壽命可達3年以上,避免頻繁更換填料,極大地減少了設備操作和維護的工作量

可配置隔膜破裂報警裝置,實現隔膜破裂的遠程監測和報警

304、304L、316、316L、904L、蒙乃爾、HC、HB、20合金、英科耐爾及雙相鋼等各種金屬過流件材料可選


主要性能參數:



應用范圍:

按主要行業分:石油與天然氣開采、石化、化工、火力發電、冶金、采礦、核電、科研、國防等行業領域。

按主要用途分:高壓注水泵、注聚泵、注醇泵、高壓加注泵、加氫進料泵、貧溶劑泵、水煤漿泵、堿液泵、丁烷進料泵、異丁烯進料泵、甲醇輸送泵、丙酮輸送泵、甲苯輸送泵等。

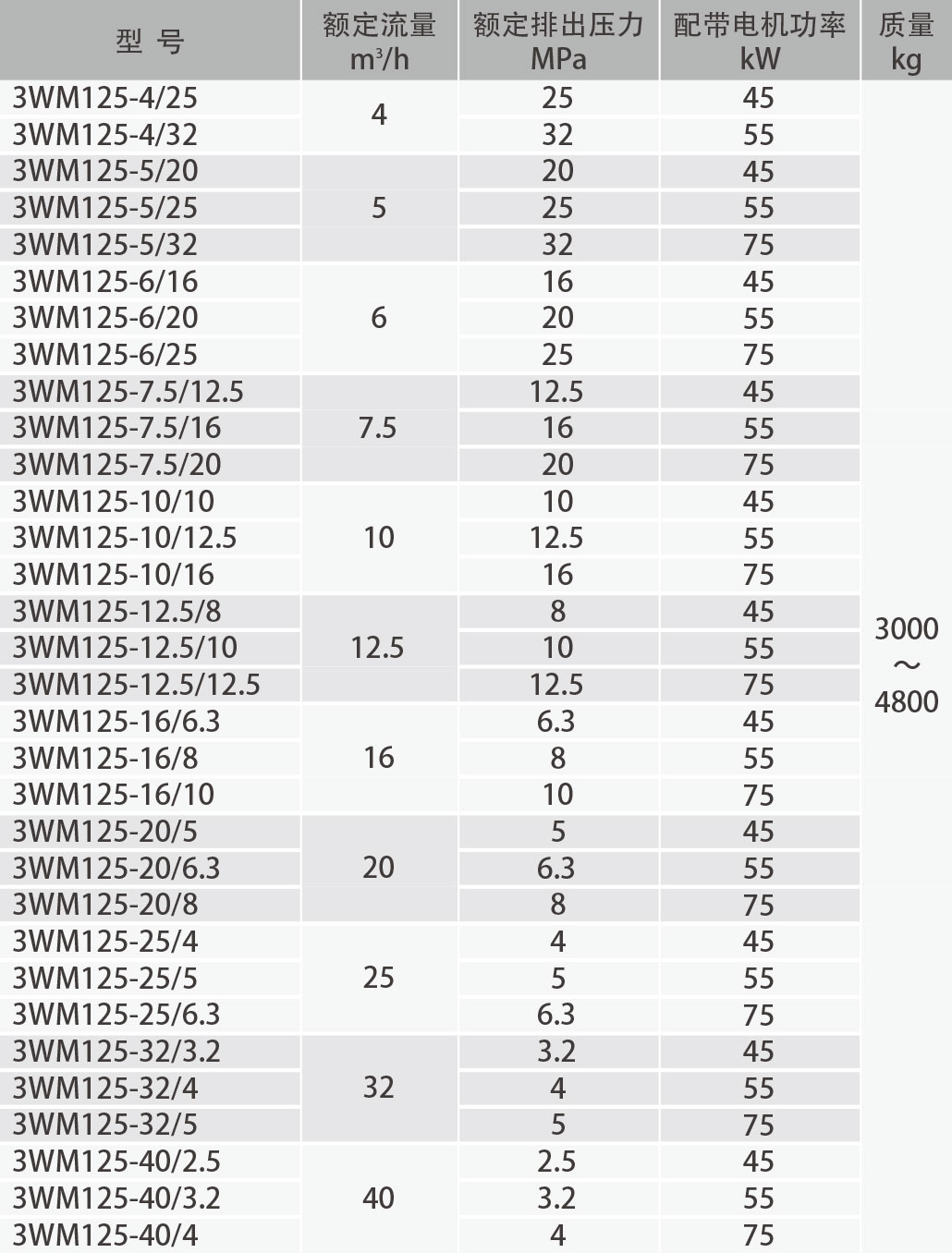

選型參數表:



外形及安裝尺寸:
