計量泵(Metering Pump)是容積式往復泵的一種特殊形式,亦稱定量泵、加藥泵,其具有能準確、成比例地計量輸送液體物料之功能,又具有計量儀表之功效。在輸送介質過程中,流量可以在0~100%的調節范圍內停機或運行時無級調節。在保證計量精度前提下,柱塞式計量泵的流量有效調節范圍約在10%~100%,隔膜式計量泵的流量有效調節范圍約在20%~100%,流量的計量精度E≤1%。

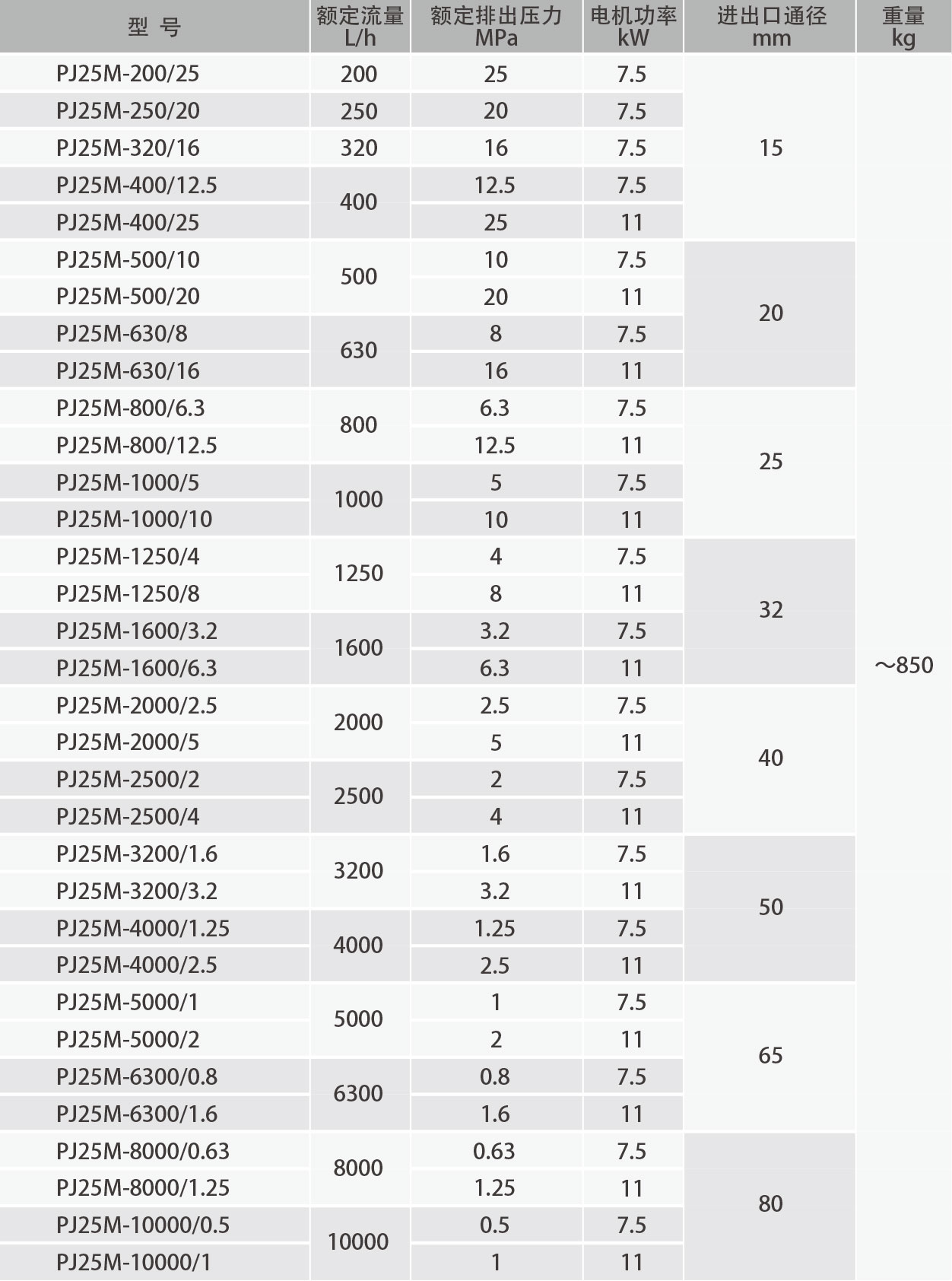

PJ系列計量泵系大泉泵業在吸收國外先進技術的基礎上,自主創新、獨立研發的全新、全系列計量泵產品。按柱塞出力的大?。╧N)可分為PJ0.4、PJ1.6、PJ2.5、PJ5、PJ8、PJ12.5、PJ25、PJ50以及由它們派生的雙聯(雙泵頭)或多聯機型。按液力端結構區分,主分,主要有柱塞式和液壓隔膜式兩大類。
柱塞式計量泵具有結構簡單、計量精度高、有效調節范圍寬、操作維護簡便的特點,對于常規介質的計量輸送,柱塞式計量泵是一種比較理想的選擇。
液壓隔膜式計量泵,在輸送介質過程中,具有保證絕對不漏的特點,最適宜輸送易燃、易爆、易揮發、易沉淀結晶、放射性、無自潤性、強腐蝕、劇毒以及昂貴的特殊介質,是石油化工流程中理想的不可缺少的液體物料輸送設備。
根據客戶的要求還可設計、生產高壓型、高溫型、保溫或冷卻型、高粘度型、懸浮液型等具有特殊功能的計量泵。
新型的內置式可調自動排空 / 釋壓、自動補油、限位四功能閥結構,靈敏可靠、性能優越。限位補油機構的應用,既保證液壓腔內液壓油的充滿度,又避免過量補油,防止液壓沖擊,從而使隔膜兩側受力平衡,提高隔膜使用壽命;放氣安全閥是放氣閥和安全閥的組合體,放氣閥能使液壓腔內液壓油保持純液體,提高容積效率;安全閥是為流程管線上有阻超壓而自動開啟,保護泵和管線的安全。
非對稱膜腔結構,使隔膜兩側受力始終平衡,加上限位補油機構的應用,隔膜式計量泵具有自吸性能,隔膜的使用壽命長,同時適用于輸送懸浮物液體。
缸體、缸蓋均采用鍛件制造,避免鑄造件因高壓時體內滲漏;耐強腐蝕計量泵過流部件采用聚四氟乙烯、聚偏二氟乙烯等工程塑料金屬外包,最適宜輸送稀硫酸、鹽酸等強腐蝕介質。
利用泵頭托架空間作為儲油箱,避免油量不足而補入空氣,同時消除不安全隱患。
采用活塞環密封替代填料密封,具有磨損自動彈性補償、極低的摩擦系數、功耗小,由易損件改為常規件,使用壽命可達 3 年以上,避免頻繁更換填料。
可配置壓敏式隔膜破裂報警裝置,其由源警、壓力傳感器、YB 型報警器組成,雙隔膜間經運行自行真空,無需抽真空,能始終保證二隔膜中間處于真空狀態,隔膜破裂 2S 內既能發出報警信號(就地顯示或遠程報警),保證了操作人員和系統流程的安全。
采用可變偏心滑軸式行程調節機構,調節靈活、精確可靠,可0~ 100%線性無級調節行程長度調節流量,計量精度E≤1%。
微量液壓隔膜式計量泵采用內循環液壓回路技術,成功解決了驅逐膜腔、氣道、油道和液壓腔內氣體的難題,性能可靠,計量精度高,膜片的使用壽命達30000h以上。
球閥、翼閥、蘑菇閥等多種形式單向閥可供選擇,線性密封,密封性能好,使用壽命長。
雙聯、三聯及以上多聯泵組合,可用于平緩壓力脈沖和流量不均勻度,也可用作比例泵。
過流部件可選用304、304L、316、316L、蒙乃爾、哈氏合金B(yǎng)、哈氏合金C、20合金、904L、雙相鋼、PVC、PP、PE、PTFE、PVDF等各種材質。
手動、電動及變頻調速等多種流量調節方式,適合系統各種控制要求。
柱(活)塞與十字頭相聯,十字頭帶動柱(活)塞做直線往復運動,經液壓油的傳遞,轉變?yōu)楦裟ぶ芷趶椥宰冃?,并在單向閥的啟閉作用下,達到吸排液體的目的。
